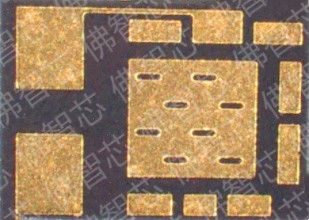

Dimensione del pannello 310*320mm Livello del pannello QFN Bassa resistenza elettrica

Descrizione di prodotto

DescrizionepLa Commissione:

dimensione del pannello 310*320 mm,

Dimensione del chip: 0,76*0,61 mm;

Dimensione del pacchetto: 2,76*1,97 mm;

spessore del pacchetto: 360 mm,

Applicazione: gestione dell'energia,

Introduzione del processo:

Il wafer in arrivo viene colpito con un palo di Cu (ad esempio, 50 micrometri), dopo aver sottilizzato e tagliato il wafer, vengono prelevati i chip con un urto e posizionati sulla tavola temporanea.Il stampaggio a compressione viene eseguito nei chipIn seguito, il processo di lavorazione del pannello stampato, il PVD e l'LDI e il processo semi-additivo continueranno.TMV sarà costruito per la connessione del livello superiore e inferioreInfine, verrà prodotto il trattamento superficiale per il processo finale.C'è una certa varietà e cambiamenti sul processo se i clienti vogliono personalizzare i loro prodotti in base ai requisiti del prodotto.

Applicazioni:

Gestione dell'energia

Vantaggio competitivo:

1,Basse resistenze elettriche, come 0.1,0.2 mohm

2,Basso consumo energetico

3,Distribuzione termica ad alta efficienza

4,Confezione sottile

5,Prezzo basso
